Mapy papierowe a odbiornik GPS


1992

Jeśli mapa wykonana jest w układzie odniesienia 1992 to w odbiorniku ustawiamy:

Układ odniesienia

WGS-84
Układ odniesienia WGS-84.


Format pozycji

Siatka UTM Użytkownika
Format pozycji UTM użytkownika dla 1992.


Podstawą podziału map na arkusze w układzie 1992 (podobnie jak w układzie 1942) jest podział Międzynarodowej Mapy świata w skali 1:1000000. Każdy arkusz tej mapy obejmuje obszar o rozciągłości 6° długości na 4° szerokości geograficznej. Godło arkusza mapy w skali 1:1000000 składa się z oznaczenia pasa równoleżnikowego i słupa. Pasy oznacza się dużymi literami alfabetu łacińskiego zaczynając od równoleżnika do biegunów (dla Polski M i N). Słupy numeruje się liczbami arabskimi od antypołudnika 180° w kierunku z zachodu na wschód (dla Polski 33, 34 i 35).

W układzie 1992 stosuje się jedną strefę dla całego obszaru Polski z południkiem odniesienia 19° oraz odwzorowanie kartograficzne Gaussa-Krügera.

Przykładowe godło arkusza mapy w układzie 1992 w skali 1:1000000 to N-34.

Podział na arkusze Międzynarodowej Mapy świata.
Podział na arkusze Międzynarodowej Mapy świata.


Podział arkusza mapy w skali 1 : 1 000 000 na arkusze mapy w skali 1 : 100 000.
Podział arkusza mapy w skali 1 : 1 000 000 na arkusze mapy w skali 1 : 100 000.


Podział arkusza mapy w skali 1 : 100 000 na arkusze mapy w większych skalach.
Podział arkusza mapy w skali 1 : 100 000 na arkusze mapy w większych skalach.


Przykład

Na arkuszu mapy GGK M-34-27 B Kopalnia Bełchatów w skali 1:50000 odczytujemy współrzędne zabytkowego kościoła w Kaszewicach wykorzystując siatkę kilometrową.

W tej skali oczka siatki mają wielkość 4cm. x 4cm. co odpowiada obszarowi 2km. x 2km.

Wyznaczając długość geograficzną kościoła mierzymy linijką odległość od najbliższej linii siatki kilometrowej do obiektu. W tym przypadku jest to 19 mm co odpowiada 950 metrom w rzeczywistości. Z ramki mapy odczytujemy wartość dla linii siatki (w tym wypadku 518) dodając z przodu 0. Otrzymujemy wynik 0518950.

Podobnie postępujemy z szerokością geograficzną. Na samym początku pamiętamy o dodaniu zera, następnie wartość dla linii siatki (tutaj 383) oraz odległość w metrach od linii do interesującego nas obiektu (14 mm. = 700). Otrzymujemy 0383700.

Współrzędne kościoła w Kaszewicach odczytane z mapy to:
0518950
0383700

Układ 1992. Pomiar długości geograficznej.
Pomiar długości geograficznej według siatki kilometrowej.

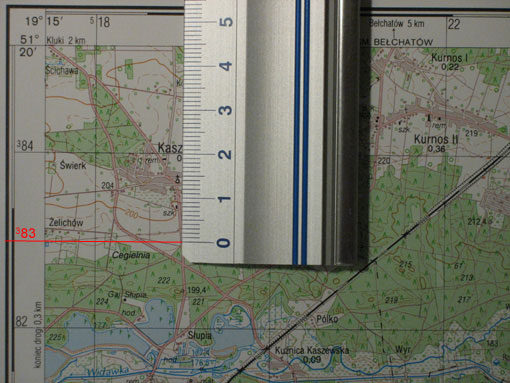

Układ 1992. Pomiar szerokości geograficznej.
Pomiar szerokości geograficznej według siatki kilometrowej.
