Mapy papierowe a odbiornik GPS
Pułkowo 1942
Jeśli mapa wykonana jest w układzie odniesienia Pułkowo 1942 (S-42 lub układ 1942) to w odbiorniku ustawiamy:
Układ odniesienia
User
Format pozycji
Siatka UTM Użytkownika
| strefa 3 | strefa 4 | strefa 5 |
|---|---|---|
 |
 |
 |
Podstawą podziału map na arkusze w układzie Pułkowo 1942 jest podział Międzynarodowej Mapy świata w skali 1:1000000. Każdy arkusz tej mapy obejmuje obszar o rozciągłości 6° długości na 4° szerokości geograficznej. Godło arkusza mapy w skali 1:1000000 składa się z oznaczenia pasa równoleżnikowego i słupa. Pasy oznacza się dużymi literami alfabetu łacińskiego zaczynając od równoleżnika do biegunów (dla Polski M i N). Słupy numeruje się liczbami arabskimi od antypołudnika 180° w kierunku z zachodu na wschód (dla Polski 33, 34 i 35). Stąd przyjęta tutaj przeze mnie skrótowa numeracja stref 3, 4, 5 dla Polski.
Przykładowe godło arkusza mapy w układzie S-42 w skali 1:1000000 to N-34.

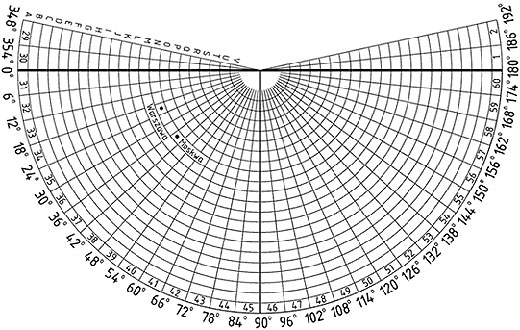

Podział na arkusze Międzynarodowej Mapy świata.

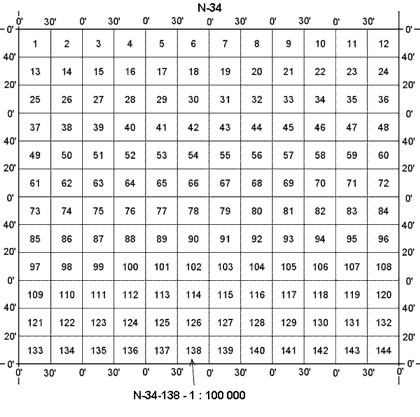

Podział arkusza mapy w skali 1 : 1 000 000 na arkusze mapy w skali 1 : 100 000.

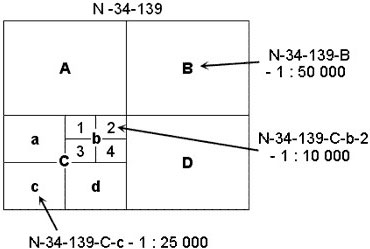

Podział arkusza mapy w skali 1 : 100 000 na arkusze mapy w większych skalach.
Przykład
Na arkuszu mapy Sztabu Generalnego WP M-34-16-C Piotrków Trybunalski w skali 1:50000 wykonanej w układzie współrzędnych 1942 odczytujemy współrzędne skrzyżowania w Bogdanowie wykorzystując siatkę kilometrową.
W tej skali oczka siatki mają wielkość 2cm. x 2cm. co odpowiada obszarowi 1km. x 1km.
Wyznaczając długość geograficzną skrzyżowania sprawdzamy wartości siatki kilometrowej na ramce mapy (tutaj 4396) oraz mierzymy linijką odległość od niej do obiektu. W tym przypadku jest to 5mm co odpowiada 250 metrom w rzeczywistości. Otrzymujemy wynik 4396250.
Podobnie postępujemy z szerokością geograficzną. Wartość dla linii siatki (tutaj 5692) oraz odległość w metrach od tej linii do interesującego nas obiektu (1 mm. = 50). Otrzymujemy 5692050.
Współrzędne skrzyżowania w Bogdanowie odczytane z mapy to:
4396250
5692050

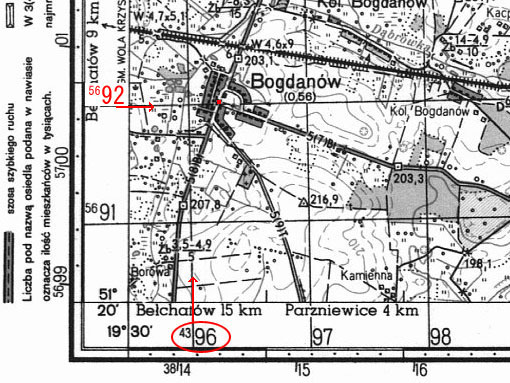

Pomiar długości i szerokości geograficznej według siatki kilometrowej.
